3月8日，2017年山东省春季高考机电一体化专业技能考试主考院校公布了样题，考生可以对照考试样题进行有针对性的备考。

2017年山东省春季高考机电一体化专业技能考试样题
考试时间60分钟，总分230分。考生号:         工位号:          电路板编号：

     一、 技能考试题目:  信号产生与整形电路的组装与测试
     焊接一套由**集成电路和**集成电路组成的方波信号产生与整形电路。焊接完成后，使用直流指稳压电源、示波器等仪器测试其性能。记录输出信号的周期、幅度等数值，并在坐标中画出波形图。
     测试条件:
     调整工作台直流电源，电路板输入****V工作电压。连接示波器，测量输出:1.方波信号周期T；2.方波电压峰峰值； 3.在坐标纸中画出波形图。
      二、安装焊接操作
     1.清点元件，检査仪器仪表
     开考15分钟内，通电检査稳压电源、示波器等仪器是否完好。根据元件材料清单（见表1）从元件袋中选择合适的元件（注意:元件袋中有多余元件）。清点元件数量，目测元件有无缺陷，正常者在表1的“清点结果”栏填“√”。如有间题或短缺及时声明，监考教师予以补发或更换。如不声明，则视为元件齐全、仪器设备完好。（共10分）

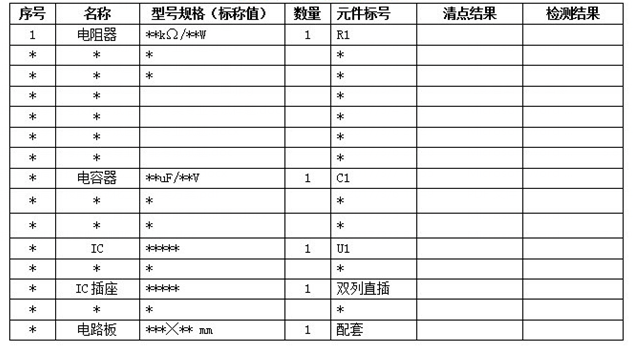

表 1：必用元件材料清单

     2.检测元件
     对照元件材料清单，用万用表检测元件的参数、性能，目测印刷电路板有无缺陷。正常者在表1“检测结果”栏填“√”。发现问题及时声明，开考15分钟内予以更换或处理。（共10分）

     3.识读技术文件

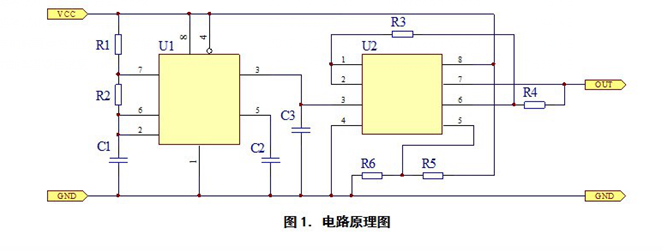

     识读电路原理图（图1）、印刷电路板图（图2）中元件的安装位置、极性及方向，正确安装元件。（共10分）

（图2略）
图2.印刷电路板图（元件安装面）

     4.焊前预处理
     使用辅助工具，对元件引脚进行焊接前预处理。镀锡、整形等。（共10分
      5.焊接工艺
     技照印刷电路板图，插装、焊接元件，修剪引线。（共45分）
     三、产品测试（共85分。考生连接测试电路后，通电前必须举手示意监考教师，经监考教师检查后方可通电测试，否则扣分。最终正确显示波形后，必须举手示意监考教师检查记录，经监考教师记录后方可拆除连线。）
     1.使用万用表，把工作台直流电源调整到******V，连接测试电路板 （测试连线示意图见图3），电路板能接到示波器。
      举手示意监考教师检査；
     2.对输出波形Vout进行测量。记录测量数据，并在图4坐标纸中画出输出波形图（一个完整周期以上）。
     记录测试结果:
     （ 1）输出方波信号周期T                 ；

     （2）方波电压峰峰值               （只读出峰峰值，略去直流成分）；
     （ 3）在图4坐标纸中定量画出输出方波波形图（ 只画出峰峰值，略去直流成分） 。

（图3略）
图3.测试连线示意图

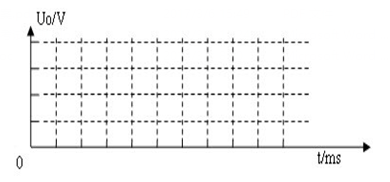

图4.输出波形坐标纸（画出一个完整周期）

     四、安全文明生产
     考试过程中严格注意用电安全。规范操作，安全着装，工位整洁，文明生产。不损坏工具、设备，不浪费耗材。考试结束时清理现场、整理工具，技顺序关断电源。将电路板、试卷、工位号牌等材料装入考试专用袋，上交监考教师，经检查后方可离开考场，未经教师检查擅自离开考场者扣分。（共60分）
      附:考点仪器设备面板图

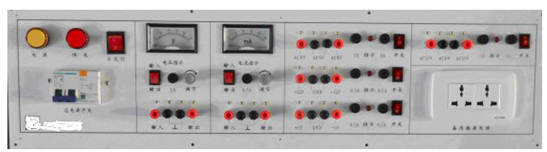

     一、工作台面板图

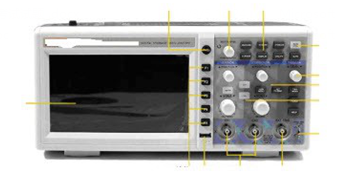

     二、示波器面板图

     特别说明:
     1.考试真题与样题电路形式基本一致，不同试卷元件参数不同， 请考生认真阅读试卷。样题中隐去了元件参数及型号。
     2.通电测试前，必员举手示意监考教师，在监考教师检査后方可进行通电测试。
     3.通电测试时，考生认为正确显示波形后， 必须举手示意监考教师，经监考教师记录后方可拆除。
     4.考试结束时将考件、试卷、工位号牌装入考试专用袋，经监考教师检查后方可离开考场。
     5.要求考生自带工具、万用表、 焊接材料等。为方便考生， 考场亦备有工具、万用表、 焊接材料等，考生可借用。使用结果考生责任自负。
